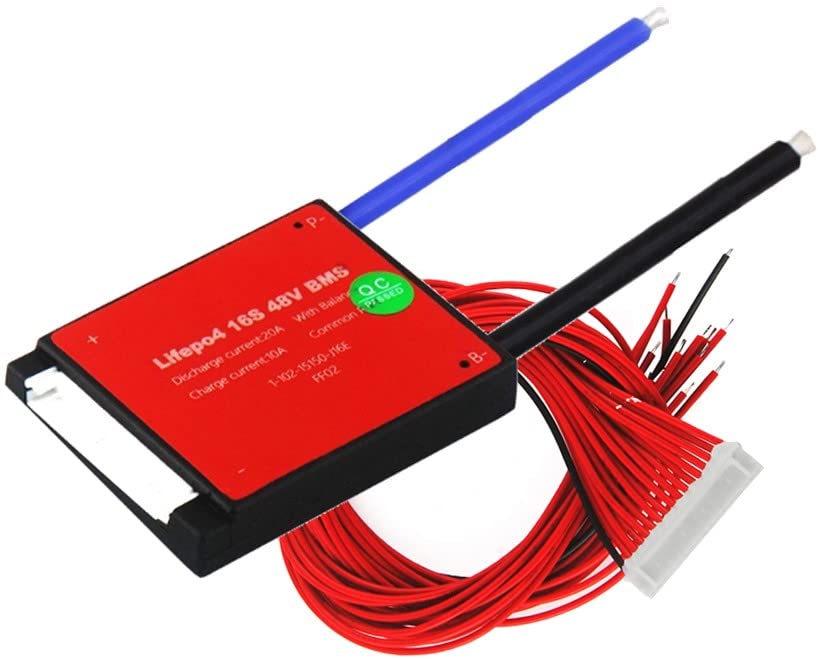

Scheda Di Protezione Batteria LiFePO4 16S 48V 20A BMS Con Bilanciamento - PCB Per Pacchi Batteria Al Litio

Attenzione appassionati di fai da te elettronico!

Questa è la scheda di protezione BMS (Battery Management System) che fa per voi se state costruendo un pacco batterie al litio ferro fosfato (LiFePO4) da 16 celle in serie, per ottenere un sistema a 48V.

Gestisce fino a 20A ed è dotata della funzione di bilanciamento delle celle.

Attenzione: i cavi di diversi produttori non sono universali, quindi assicurati di usare quelli inclusi o quelli corrispondenti al modello.

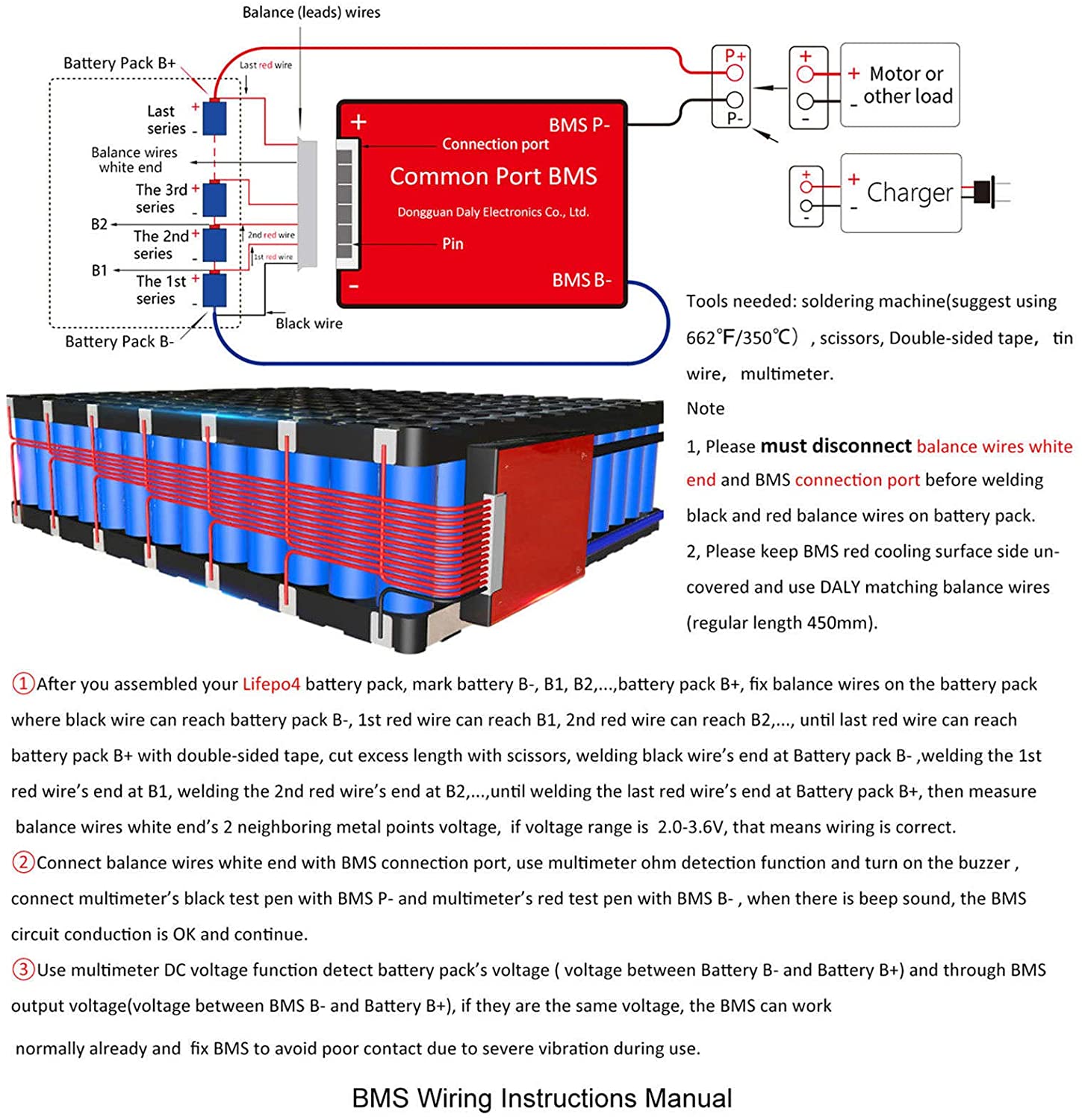

Il collegamento va fatto con cura: prima di tutto, non inserire il connettore nella scheda.

Collega il cavo nero sottile al negativo della batteria (B-).

Poi, il secondo cavo (quello rosso sottile) va al positivo della prima cella.

Continua così, collegando ogni cavo successivo al positivo della cella corrispondente, fino all'ultimo positivo (B+).

Una volta collegati tutti i cavi alla batteria, prendi un multimetro e controlla la tensione tra ogni coppia di terminali metallici adiacenti sul retro del connettore.

Per le LiFePO4, la tensione tra le celle deve essere tra 2.0V e 3.6V.

Se tutto è a posto, solo allora puoi inserire il connettore nella scheda BMS.

Infine, collega il cavo blu spesso (linea B) al negativo della batteria.

È un componente fondamentale per la sicurezza e la durata del tuo pacco batterie!
